The Cloud Camp Week#06 (K8S Part1:Overview)

สัปดาห์นี้เป็นสัปดาห์ที่ 6 แล้ว งานเยอะระดับนึงครับ แน่นเลย และเรื่องวันนี้แน่นมาก และเป็นเรื่องใหม่ เคยได้ยิน แตะบ้าง แต่ไม่ได้ invest กันมันสักเท่าไหรครับ Container Orchestration โดยหัวข้อจะมี ดังนี้

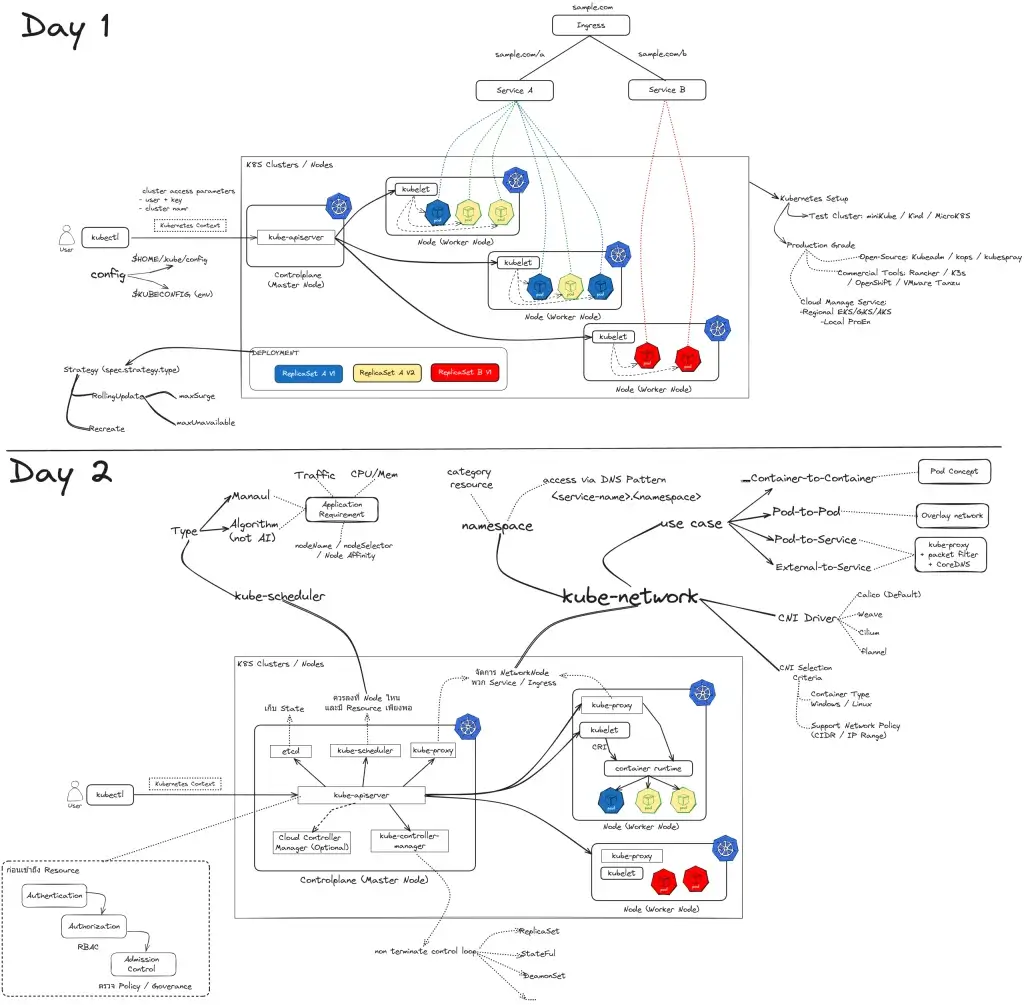

Sketch Note

ภาพรวมของ 2 วันแรก ภาพใหญ่จนเอาขึ้นไม่ได้ 555

Why Kubernetes & Benefit

สัปดาห์ที่ 2 จะมีบอกว่าทำไมต้องใช้ตัว Container Orchestration ย้อนกลับไปดูได้จาก Blog The Cloud Camp Week#02 ครับ) หรือ มาอ่าน Recap สั้นๆ

ยุคแรก เอา Code ไป Deploy ที่เครื่องเป้าหมาย ไม่ว่า Copy/Paster SFTP Git แต่ยังมีปัญหา Version App / Runtime / Library (Dependency) ที่ไม่ตรงกัน

ยุคถัดมา Container เข้ามาช่วยแก้ปัญหาได้ แต่ยังมีปัญหาเวลาที่มี Load เยอะ ต้องเพิ่ม Container ช่วยแบ่ง Load แต่การดูแลจัดการยากเหมือนกัน ถ้าค้าง ขึ้นมา หรือต้อง Upgrade

ตอนนี้ - Container Orchestration เข้ามาช่วยแก้ปัญหาการจัดการ Container ให้สะดวกขึ้น

ตอนนี้ตัวที่เด่น Kubernetes (K8S) ที่นิยมใช้กันโดยจะมีจุดเด่น

• Restart, Redeploy, Create new Application, Rollback Deploy สามารถคุมชีวิตของ App ได้ตามที่กำหนด เราไม่ต้องมาดูเอง
• Deployment Risk free - แยก ReplicaSet เป็นของ V1 / V2
• Continuous Deployment
• Scalability
• Observability
• Security & Compliance

Kubernetes Overview

อันนี้เป็น Keyword 4 คำ เพื่อให้เข้าใจส่วนอื่นๆ ได้แก่ Pods / Deployment / Service / Ingress

- Pods

• มาจากฝักถั่วนะ ตอนแรกผมคิดว่าเป็นหม้อ 55

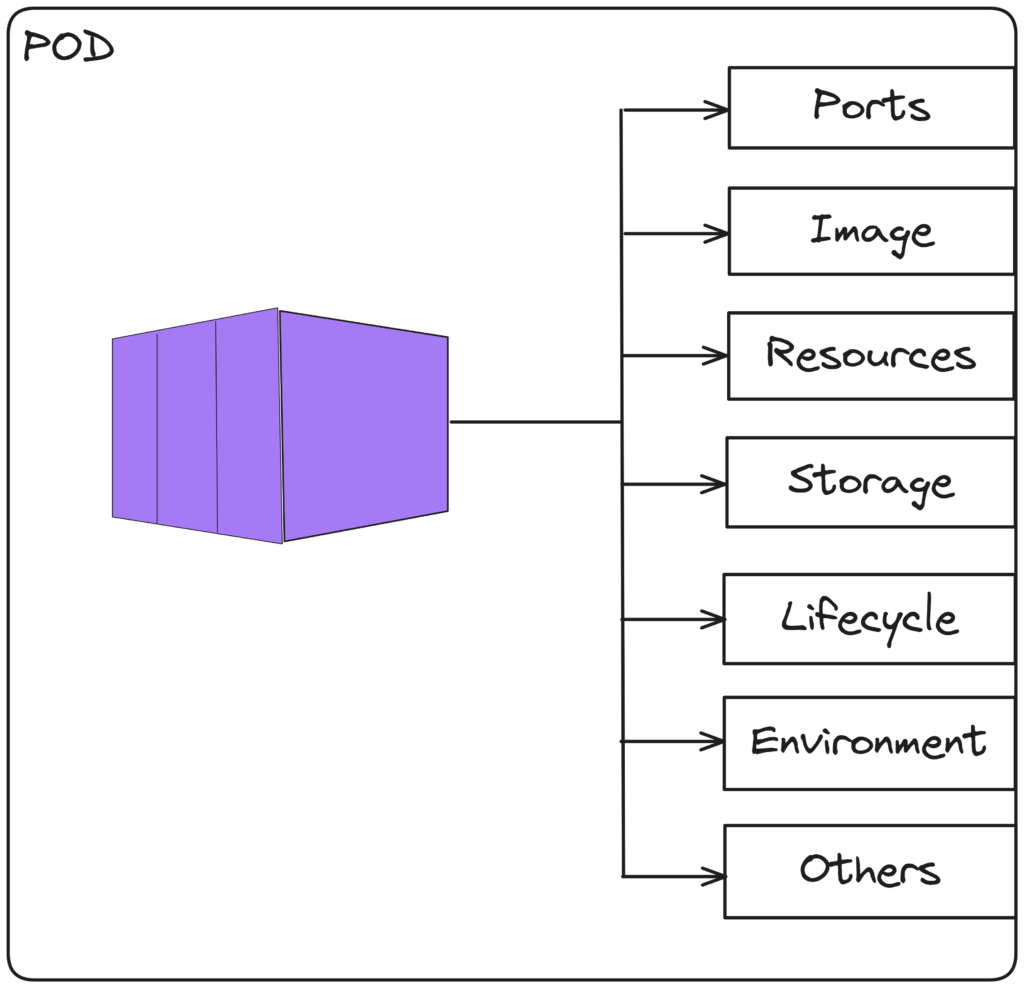

• Pods เป็น หน่วยที่เล็กที่สุด โดยมี Infra พื้นฐาน เพื่อให้ Container ทำงานได้ พวก Port / Image / Storage / Environment (Config ต่างๆ) เป็นต้น

• Ports - เหมือน docker เลยบอกว่าจะ Expose Container Port ออกมาที่ Port ไหน
• Image - Image Registry
• Resource - Limit Resource ที่ใช้งานได้
• Storage
  - ทุก Container ใน Pod Share Storage ร่วมกันนะ
  - อย่าลืม Mount ถ้า Pod ตาย หายหมด
• Life Cycle
  - Pod มีเกิด แก่ เจ็บ และตาย โดยใน K8S มีกำหนด State เหล่านี้ไว้
  - และมีทำ Probe เพื่อเอาไว้ตรวจ Check และเลี่ยงไปให้ส่ง Traffic เข้าไป
• Environment - ส่วนสำหรับ Set ตัวแปรของแต่ละ Container เข้าไป พวก appsetting.json ของ dotnet เป็นต้น

• ปกติแล้ว 1 Pod ใส่ Container 1 ตัว แต่อาจจะมีบางเคสที่มีหลาย Container ใน 1 pod เช่น ทำ
  - adapter เอามาแปลง input ก่อนเข้า container หลัก เช่น การ convert format
  - inject ส่วนเสริม เพิ่มความสามารถเข้าไป เช่น network
  - distroless จะใช้แนวคิดนี้เข้าไป access ดู distroless container
  Keyword: Multi-Container Pod Design Patterns

• Pods มันอยู่ในมี Life Cycle ถ้ามันตายไป ข้อมูลหายนะ

Ref: Pods | Kubernetes

- Deployment

- Service (Virtual Load Balancer)

เพราะเรายกหน้าที่ การจัดการ Pods ให้ ReplicaSet ดังนั้นเราจะไม่รู้ว่าการจะเข้าถึง Pod แต่ละอันต้องมา Link ยังไง ดังนั้น Service เป็นตัวที่เข้ามาช่วยจัดการ Requests เข้าไปใน Pod (L4 public ip)

Ref: Service | Kubernetes / - ClusterIP, NodePort, and LoadBalancer: Kubernetes Service Types | Baeldung on Ops

- Ingress

เป็นตัวที่เอามา Map Request จากข้างนอก และมาจัดการส่งต่อ (Routing Rule) ให้กับ Service แต่ละตัว อารมณ์จะเหมือนตัว DNS Service (ทำใน L5-7)

Ref: Ingress | Kubernetes

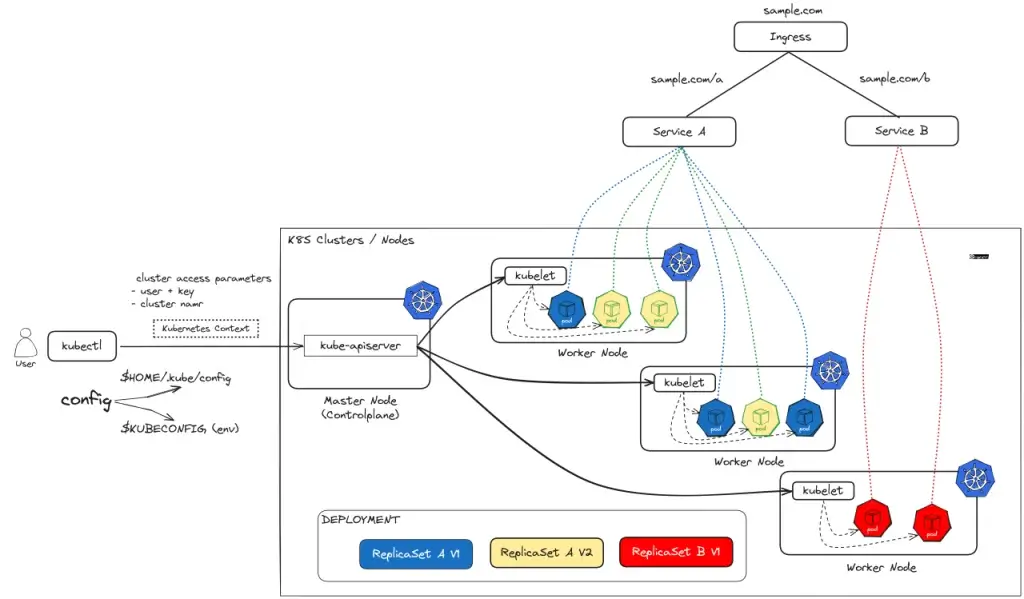

Kubernetes Architecture (Basic)

ตัว K8S มีการทำงานแบบ Client (kubectl) / Server

- Kubernetes Component

Client: kubectl

Server: แยกเป็น 2 ส่วน

• Controlplane(Master Node) มีตัว
  - kube-apiserver รับ Request จาก kubectl มากระจายให้แต่ละ Cluster ต่อ
• Node (Worker Node) มีตัว
  - kubelet เข้ามาค่อยจัดการ POD
  - pod

- Kubernetes Context (group of access parameters)

Context มองว่าเป็น Config อารมณ์แบบ .ssh/config ที่เก็บการตั้งค่า เพื่อให้ kubectl มาปั๊น request (user + key และ cluster) ส่งเข้ามาให้ kube-apiserver รับและจัดการต่อ สำหรับ Context จะเก็บ 2 ที่

• $HOME/.kube/config
  ถ้าบน Windows จะเป็น Path C:\Users\<<YourUsername>>\.kube
• $KUBECONFIG (env)

Kubernetes Command (Context)

• kubectl config view - ดู Context ทั้งหมดที่มีในเครื่อง ออกมาเป็น YAML
• kubectl config get-clusters - แสดง cluster ที่มี
• kubectl config get-users - แสดง user ที่มี

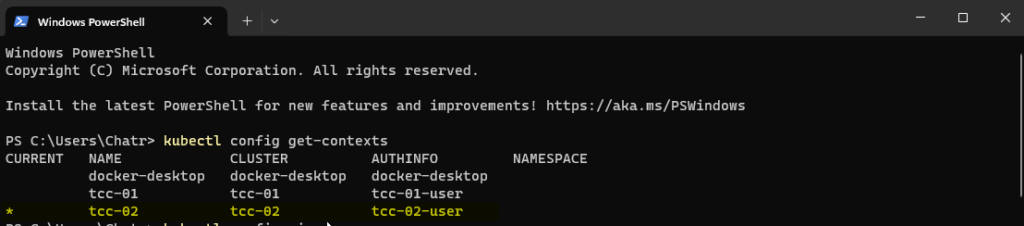

• kubectl config get-contexts บอก Context ทั้งหมด
• kubectl config current-context บอก Context ปัจจุบัน จริงๆใน get-contexts มี * บอกอยู่นะ

• kubectl config use-context [CONTEXT_NAME] บอกต้องการใช้งาน Cluster ไหน ดูก่อนใช้ก็ดี ผมทำการบ้านผิด Cluster มาแล้ว 5555

kubectl config use-context [CONTEXT_NAME]

Kubernetes Setup

Test Cluster: สำหรับทดสอบ จะมีตัว Minikube / kind / MicroK8S / Docker Desktop มี Build-In K8S

Production Grade:

• Open-Source:
  - Kubeadm / kops: Kubernetes Operations (kOps) / kubespray / K3s / Talos (เดี๋ยวมี Blog ตามมา)
• Commercial Tools:
  - Rancher / Red Hat OpenShift / VMware Tanzu
• Cloud Manage Service: เราไม่ต้องมาจัดการ Controlplane(Master Node)
  - Regional Amazon (EKS) / Google (GKE) / Microsoft (AKS) / DigitalOcean (DOKS)
  - Local Cloud Kubernetes Service - PROEN Cloud

วันนั้นได้ลองเล่น Hello Minikube | Kubernetes อิอิ

Kubernetes Architecture (Advance)

- API - Access Control

                    [ K8S                                                          ]
USER ---Request---> [ Authentication > Authorization > Admission Control > Resource]

• Authentication - ตรวจว่าเข้าใช้งานระบบได้ไหม ใช้ตัว x509 แลก key โดย User มี 2 แบบ
  - External Account เมื่อตรวจสิทธิผ่านแล้ว จะส่งให้ Service Account จัดการต่อ
  - Service Account - เป็นตัวที่เข้าไปจัดการงาน Technical ต่างๆ
• Authorization - RBAC ตรวจ Service Account ว่ามีสิทธิ์อะไร
• Admission Control
  - ตรวจพวก Policy / Governance ว่าสามารถทำอะไรได้บ้าง เช่น สร้าง Resource อะไรได้บ้าง Max CPU / Mem เท่าไหร่ หรือ ต้องใช้งาน Container Registry ที่ Trust เท่านั้น
  - Tools: Open Policy Agent

- Container Runtime in Kube

                 [                            ]
kubelet --CRI--> [ <CRI Plugin> | Container   ]
                 [                            ]

Container Runtime สามารถใช้กับ KUBE ได้หมด ถ้า Implement ตาม Container Runtime Interface มีดังๆ 3 เจ้า

• containerd : ตัว K8S ใช้งาน เพราะเล็ก มี Performance ดี
• cri-o : podman
• docker : dockershim เมื่อก่อนอยู่ใน K8S แต่ถูกเอาออไป (Ref: Don't Panic: Kubernetes and Docker | Kubernetes)

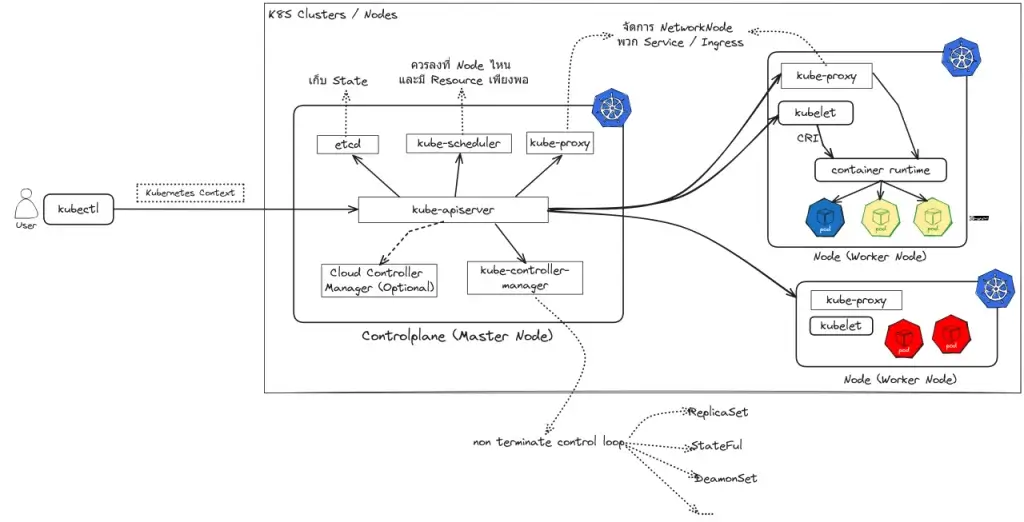

- Control Pane & Node Component

Control Pane (Master Node)

• etcd : เป็น key value database เอาไว้เก็บ State ของ K8S ในกรณีที่ขึ้น K8S แยก ควรแยก ectd ออกมาเป็น manage service อีกตัว จะได้ monitor สะดวก port 2378 / 2379 //เดี๋ยวไปหาเพิ่ม
• kube-scheduler : ตรวจ POD ที่กำลังจะสร้าง ควรลงที่ Node ไหน และมี Resource เพียงพอไหม
• kube-controller-manager : จัดงานพวก non terminate control loop เช่น พวก replicaSet ต้องมี ReplicaSet Controller มาจัดการให้ได้ Pod ตาม Desired ที่กำหนดไว้
  ตัวอย่างอื่นๆ มี StateFul / DeamonSet
• Cloud Controller Manager (Optional) : สำหรับมาใช้ Resource ที่อยู่บน Cloud เช่น S3 / Azure File
• kube-proxy : มีเหมือนกันนะ Control Pane เป็น node หนึ่งเหมือนกัน

Node (Worker Node)

• kube-proxy
  - จัดการ traffic in/out ของ POD เช่น มี Request เข้ามาใช้งาน จริงๆแล้วตัวนี้มัน คือ Service core-dns round-robin
  - ถ้ามันตายไป จะหา Resource ไม่เจอ
• kubelet ตัวมาเรียกใช้ container runtime อีกที

พวก Seq Diagram จะมันจะมาตอบตรงนี้ ถ้ารู้ว่าอะไรทำอะไร จะได้ดู Log ได้ว่าของ etcd / kube-scheduler (ถ้าdeploy pod ไม่ได้)

How kube-scheduler work

choosing the right node ดูจาก Requirement

• ยุคแรกเป็น Manual - ตอนนี้เป็น Option นึงนะ nodeName / nodeSelector / Node Affinity
• ปัจจุบัน Algorithm Base (ยังไม่เป็น AI นะ) โดยดูจาก
  - traffic - traffic เยอะ แต่ resource ว่างก็ไม่ลงนะ traffic มันเต็ม request timeout ได้เหมือนกัน)
  - HW: CPU / MEM

มาเทียบกับ Application Requirement ที่เราขอไป (ตอนย้ายไป Cloud เอาพวกนี้ CPU/Mem ใน Application Requirement กำหนด Instance Type ได้ชัดเจน)

apiVersion: v1
kind: Pod
....
       resources:
          requests:
            cpu: 100m
            memory: 100Mi

ถ้าไม่ได้กำหนด Application Requirement kube-scheduler จะดูจาก Policy เช่น เอา Node เหลือเยอะสุดก่อน เป็นต้น

ในตอนนี้ Pod State เป็น Pending หาที่ลงอยู่ ถ้าได้แล้ว จะเป็นหน้าที่ kubelet - start container แต่ถ้าใน Application Requirement ขอเยอะไปจากที่ Node มันมี Resource เหลือ อยู่ มันจะ Fail และพยายาม Retry หา

ปกติถ้าใช้บน Cloud ส่วนนี้เราจะไม่ได้มาจัดการเอง นอกจากว่าจะใหญ่มากๆ ขอ Dedicate Control Pane เข้ามาจัดการเอง เพื่อปรับจูนให้เสีย Cost น้อย / Perf ดีสุด

ตอนนี้ ARM เริ่มมาและ Cloud หลายๆเจ้ามี Resource ให้ใช้ด้วย

Ref: Assign Pods to Nodes using Node Affinity | Kubernetes

kube-network

สำหรับ K8S มี use-case การใช้ Network ดังนี้

• (1) Container-to-Container communications >> จับรวมอยู่ใน Pod แต่ละ pod มี IP เป็นของตัวเองนะ
• (2) Pod-to-Pod communications >> overlay network มีมาในตัว ไม่ต้องทำเพิ่มแบบ docker
• (3) Pod-to-Service และ (4) External-to-Service ใช้ kube-proxy + packet filter + CoreDNS for Service Discovery

นอกจากนี้แล้วยังมี Node > Pod (ภายใน และข้าม Node) รวมถึงการรองรับ NAT ด้วย ใน K8S เองจะมีคน Implement Network Driver 4 ค่าย

• Project Calico (Default)
• Weave
• Cilium - Service Mesh และไม่ใช่ SideCar ไปใช้ Kernel UserSpace เลย เลยไวขึ้น
• flannel - Support Windows Container

พอมีหลายค่าย แล้วเราจะเลือกจากอะไร

• Container ที่ใช้งาน Linux Based หรือ Windows Based
• รองรับการทำ Network Policies ไหม Internal Firewall อารมณ์แบบ App ต่อได้กับ DB ตาม IP Range หรือ CIDR

How to Create POD

มี 2 แนวทาง Imperative Command และ Declarative file คำสั่งที่จำเป็น

• create new pod จากคำสั่ง run (Imperative Command) บอก image เข้าไป
  --image บอกที่มาของ image
  --dry-run ยังไม่ได้ Execute บน Cluster(Node) ให้มัน Generate yaml file มี 2 แบบ Client (ใช้งานข้ามเครื่องได้) / Server
  Note ถ้าไม่ได้ใช้ Option นี้มันจะสร้างบน Cluster(Node) เลยตาม Context ที่กำหนดไว้
  --port=80 เปิดใช้ port
  -o = output + type


kubectl run [PODNAME]--image=[IMAGENAME] -o

kubectl run nginx --image=nginx --dry-run=client -o yaml > nginx.yaml

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: nginx
  name: nginx
spec:
  containers:
  - image: nginx
    name: nginx
    resources: {}
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

• Create a nginx pod with nginx.yaml file by apply -f command (Declarative file)

kubectl apply -f [file.yaml หรือ file.json]

kubectl apply -f nginx.yaml
//ถ้ารันซ้ำ มันจะ redeploy ใหม่

• List the pod with get command
  -w options = watch

kubectl get pods -w

NAME    READY   STATUS              RESTARTS   AGE
nginx   0/1     ContainerCreating   0          2s
nginx   1/1     Running             0          7s

• Get Pod information

kubectl describe pods
kubectl describe pods [POD_NAME]

• Get pod logs
  -p = previous pod instance กรณีที่ pod ตายไป หรือมี deploy ทับ

kubectl logs [POD_NAME]

kubectl logs nginx -p

• Get pod logs for multiple container in same pod

kubectl logs [POD_NAME] -c [CONTAINER_NAME]

kubectl logs [POD_NAME] --all-containers=true

#===========================================
#Sample
kubectl logs  nginx-deployment-7c79c4bf97-c6fx6 -n test-talos -c nginx

• Get pod log for previous container to view crash log.
  ref: View log files of crashed pods in kubernetes - Stack Overflow

kubectl logs [POD_NAME] --previous

• Execute a simple shell on the pod

kubectl exec -it nginx -- bin/sh

• Create Sigle Use Pod with --rm

kubectl run busybox2 --image=busybox -it --restart=Never -- /bin/sh -c 'echo hello world'

kubectl run --rm -it --tty pingkungcurl1 --image=curlimages/curl --restart=Never -- dbservice.investdb:1433

• Create an nginx pod and set an env value as 'var1=val1'. Check the env value existence within the pod

kubectl run nginx --image=nginx --restart=Never --env=var1=val1

kubectl describe pods nginx | grep val1

K8S Namespace

เอามาจัดกลุ่มของ Pod โดยอาจจะจัดตาม Role / Tools / Teams / Project / Env (Dev, SIT, Prod) แต่ถ้าจะให้เรียกใช้ชื่อได้ ต้องมี Service มาช่วยเสมอ พลาดเรื่องนี้ไปจำแม่นนนน DNS pattern รูปแบบ <service-name>.<namespace> เช่น

curl proddb-svc.prod_db:5001

#service = proddb-svc
#namespace = prod_db

ดู service namespace และ port จาก
kubectl get pod,svc -A

Investigate Note

• Logs ก่อน
• ถ้าเลวร้าย kube-system ตรวจก่อนว่ามันตายไหม ถ้า kube-apiserver ตาย ต้องเข้าเครื่องที่ตั้ง Node นั้นดู Log

วันเสาร์ที่มี Mission ให้ทำร่วมกัน เข้าใจเรื่อง Context / Pod เยอะเลย จริงๆมีทำ Assignment 1 มาก่อนเลย เลยไวอยู่ แต่อีก Namespace ตอนเรียนวันศุกร์เข้าใจผิดว่าเอา Namespace อย่างเดียว curl ได้ 5555 ติดมาพักใหญ่เลย ได้ทำ Mission เข้าใจแจ่มแจ้ง
ปล. วันนี้วันแยกร่างมาก มีแว๊บไปทำงานพักใหญ่ๆด้วย
