[BPMN] ลองใช้ Process ที่ได้เพิ่งสร้างกัน

จาก Blog ตอนก่อนหน้าที่เราได้ทำอะไรไปหลายๆอย่าง ทั้ง

• ติดตั้ง Tools ที่จำเป็น - ติดตั้ง Activiti Framework, ลง Eclipse Activiti Designer, เปลี่ยน Activiti Framework มาใช้ MySQL
• ลองสร้าง Process - ลองสร้าง Process โดยใช้ Activiti Designer
• ทำ Unit Test - Activiti สร้าง Unit Test
• Deploy Process - ลองเอา Process ที่ทำมา Deploy ขึ้นกัน

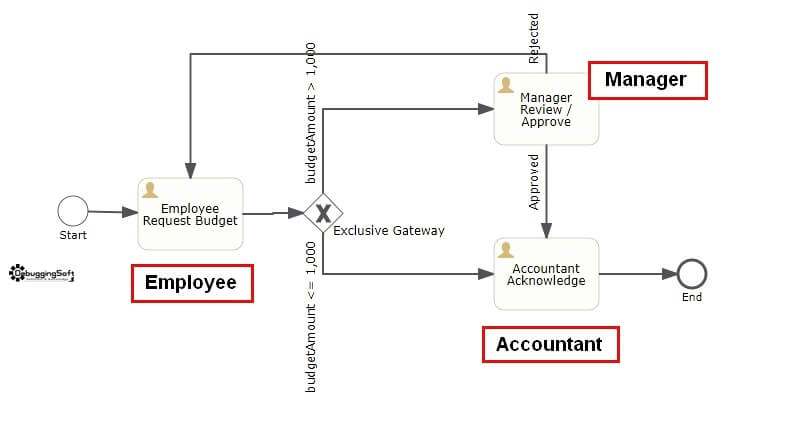

มาใน Blog ตอนนี้ เรามาใช้ ลองเป็น End-User ของ Process ที่ทำครับ โดยหลังจาก Deploy Process เราต้องเข้าในส่วนของ Activiti Task กันครับ มาทวนภาพรวม Process กันก่อนครับ ดังรูป

เริ่่มลองใช้งาน Process โดยต้อง Login เป็น User ที่อยู่ใน Group Employee ครับ

สวมบทบาทเป็น Employee  กันครับ

• Login เข้าระบบด้วย User ที่อยู่ใน Group Employee ครับ

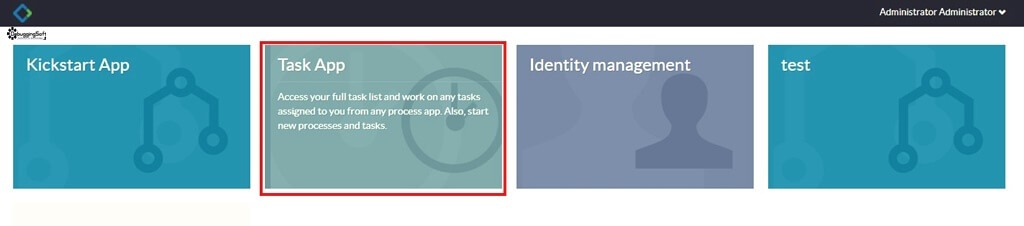

• เข้ามาที่ เลือก Task App ครับ

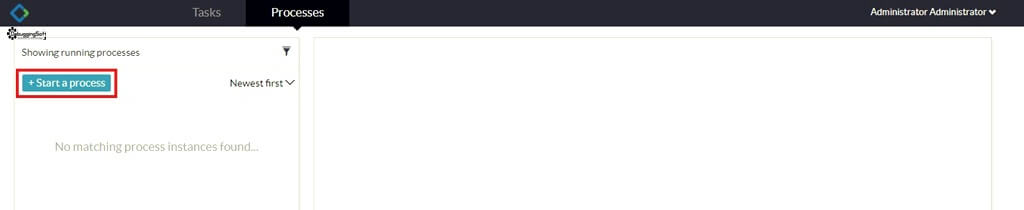

• มา Start Procrss ที่ Deploy ไว้กันเลย

• เจอ Process ที่สร้างไว้แล้ว เลือกเลยครับ

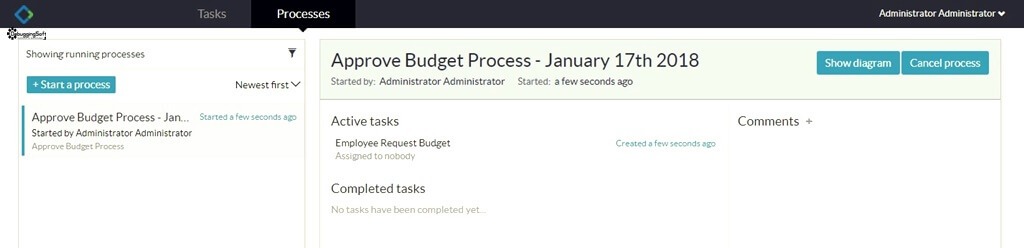

• ตรงนี้ เราเห็นแล้วว่า Active Process ขึ้นมาแล้วครับ

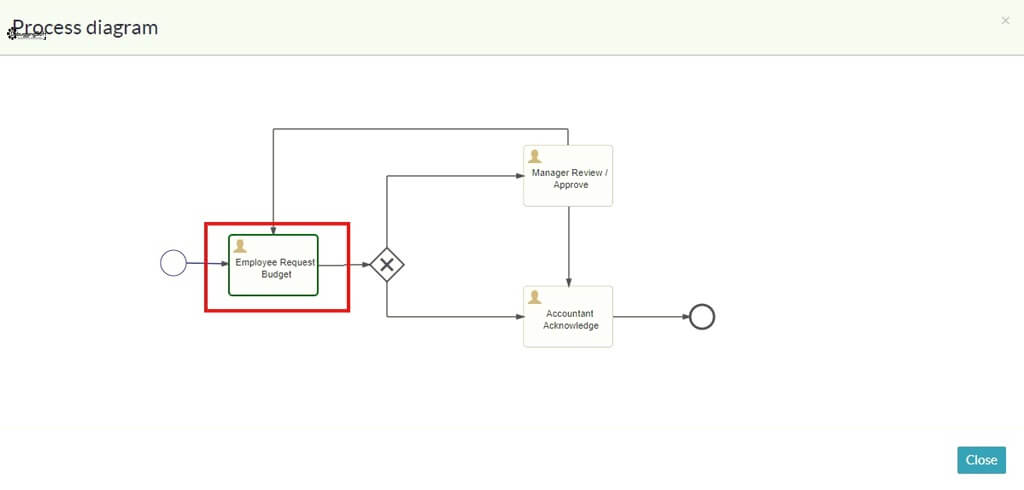

• NOTE: ถ้ากด Show Diagram เห็นว่า Task นี้ ยังอยู่ที่ Employee Request Budget ครับ

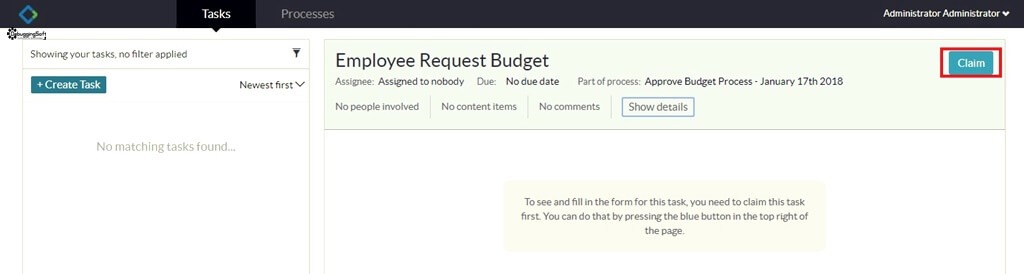

• ถ้าต้องการทำ Task ใน Process นั้น ให้ Double Click ที่ Active ซึ่งถ้าต้องการทำ Process ต่อก็สามารถกด Claim ได้เลยครับ

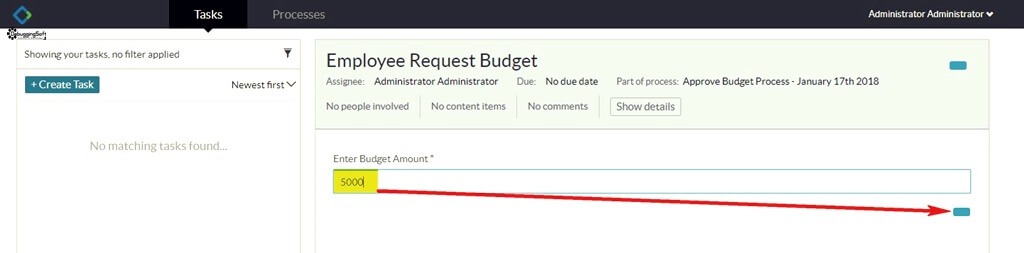

• จากนั้นกรอกข้อมูลที่จำเป็นลงไปครับ

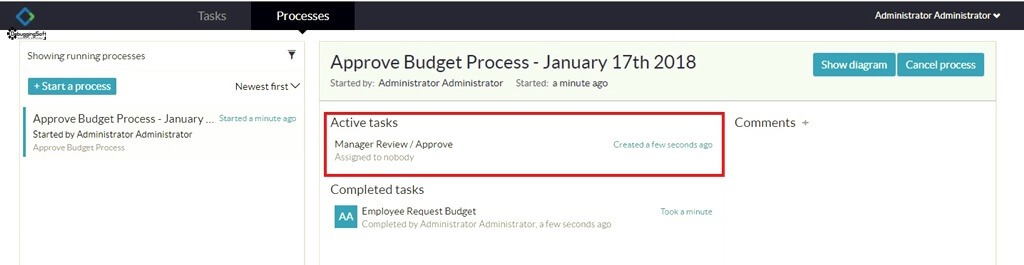

• พอกลับมาดูที่ Process ตอนนี้ Active Task อยู่ที่ Manager แล้วครับ

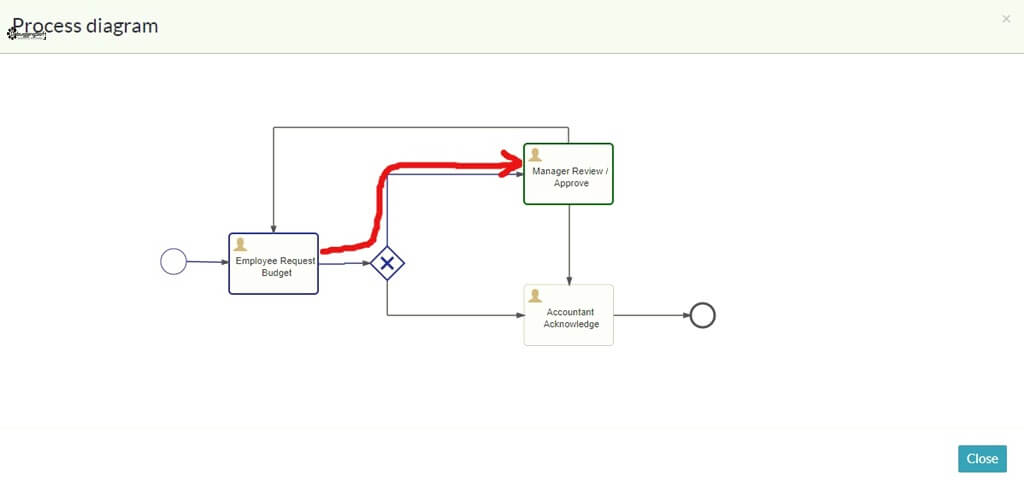

• NOTE: ถ้ากด Show Diagram เห็นว่า Task นี้ ยังอยู่ที่ Manager Review / Approve ครับ เพราะ วงเงินที่ขอไว้เกินกำหนด 1,000 บาท

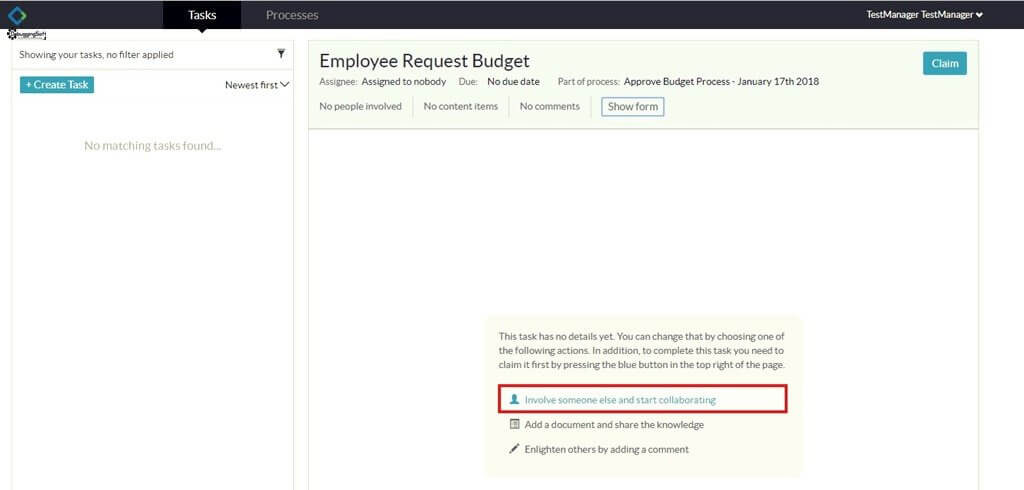

• สังเกตุดีๆครับ ตอนนี้ Assigned to nobody ครับ ให้เพิ่มคนที่อยู่ในกลุ่ม Manager ดังนี้

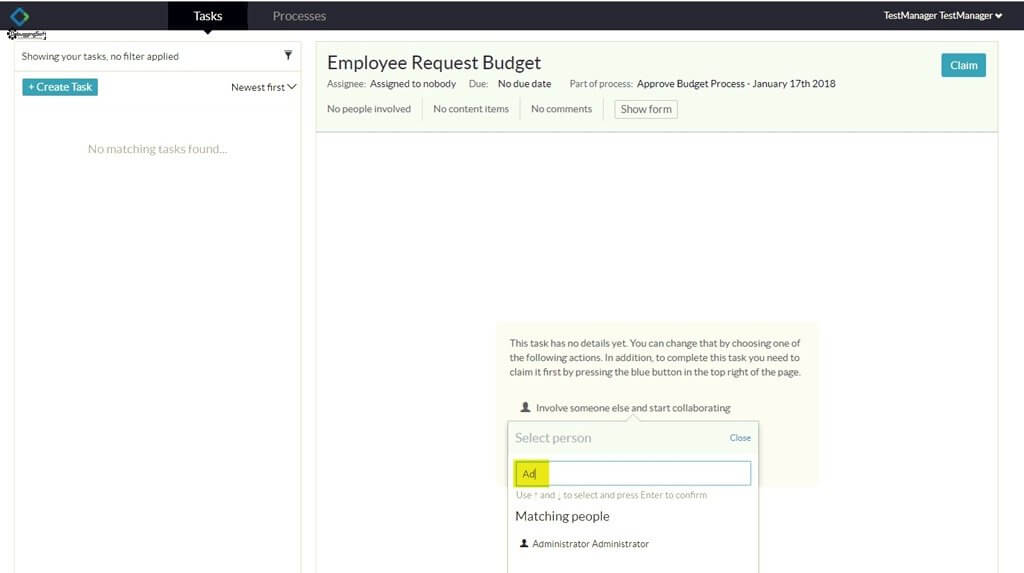

  • เลือก Involve someone else and start collaborating




  • จากนั้นเลือก User ในกลุ่ม Manager ครับ




Manager เข้ามา Claim Task ว่าจะอนุมัติ หรือไม่ ?

• Login เข้าระบบด้วย User ที่อยู่ใน Group Manager ครับ

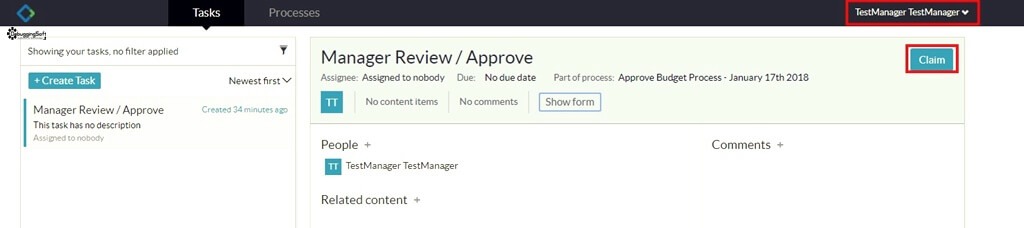

• พอเข้ามาที่ Task App จะเจอว่ามี Task Manager Review / Approve รออยู่ครับ

• Manager Claim Task นั้นไปครับ

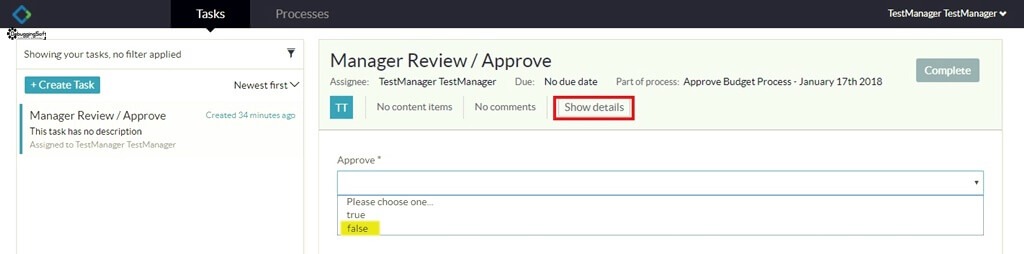

• ปรากฏว่า Manager ไม่อนุมัติ (แล้วจะทำอย่างไรต่อ !!!)

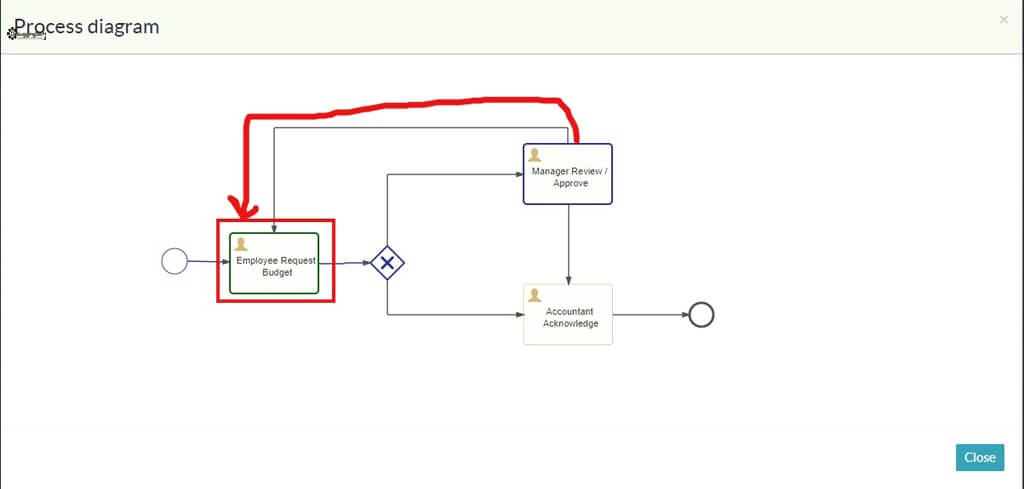

• ตอนนี้ Process เลย วนกลับไปที่ Employee ให้ใส่ข้อมูลวงเงินมาใหม่

เมื่อ Employee แก้ข้อมูลใหม่ แล้วส่งงานกลับมาให้ Manager

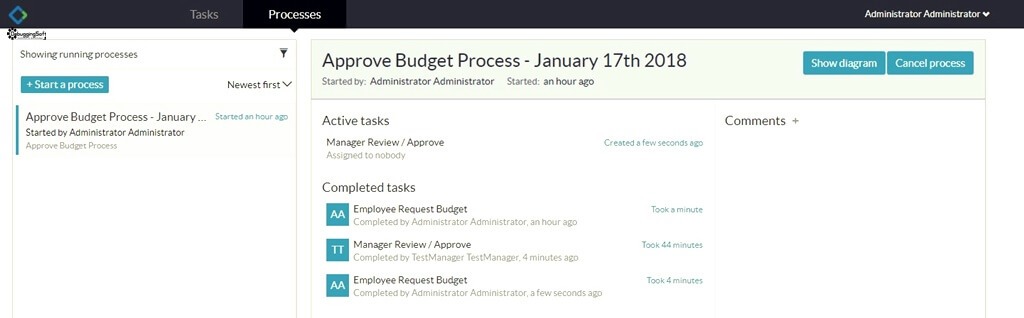

• ตอนนี้ ถ้าสังเกตุ Complete Task หลังจาก Employee ใส่ข้อมูลมาใหม่แล้ว

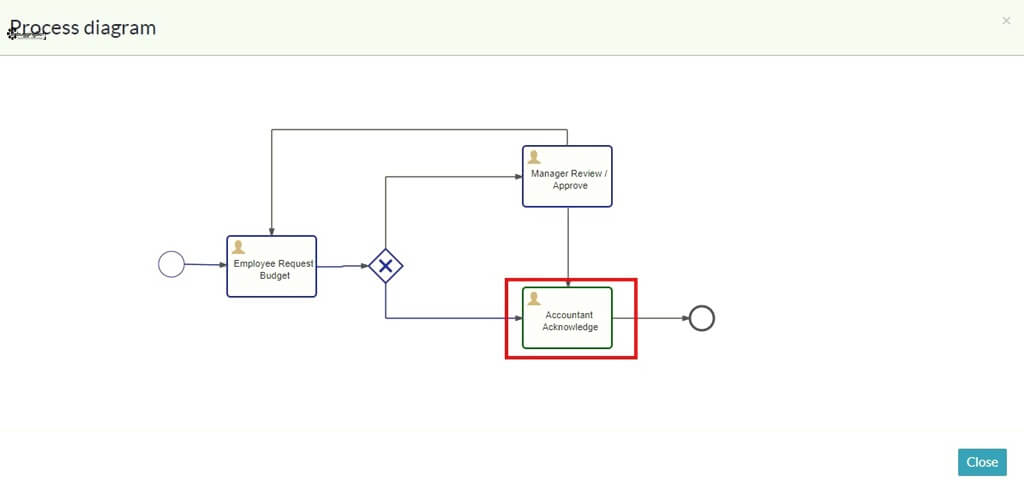

• หลังจาก Manager อนุมัติแล้ว งานส่งต่อไปให้กับฝ่ายบัญชี-การเงินครับ

เมื่อฝ่ายบัญชีจัดการเสร็จแล้ว จบกระบวนการ

• Login เข้าระบบด้วย User ที่อยู่ใน Group Accountant ครับ

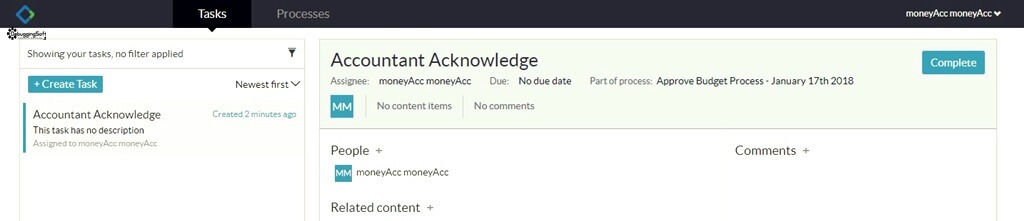

• พอมาดูที่ Task Manager ส่งงานมาให้แล้วครับ (เพราะ วงเงินที่ขออนุมัติแล้ว)
• จากนั้น Claim Task

• แต่เนื้องจาก Task นี้เป็น Task สุดท้ายแล้ว และก็ไม่มีิ Process อะไร นักบัญชีเลยกด Complete Task ไปครับ

จบไปแล้วกับ Blog เรื่องยาวครับ แม้ว่า Process ที่ทำเป็น Demo อาจจะไม่สมจริงเท่าไหร่นะครับ หากทุกท่านอ่านแล้วสงสัยอะไร สามารถทักมาได้ หรือทวงติงกรณีที่ผมเขียนผิดครับ ^__^
