[BPMN] มา Test BPMN ที่สร้างจาก Camunda กันครับ

หลังจากยุ่งกับงานประจำนานเลย ตอนนี้เริ่มกลับมาทำงาน Thesis แล้วครับ ถ้าใครสร้าง BPMN ด้วย Camunda ไปแล้วนั่น หาจะทดสอบมีได้หลายวิธีครับ เช่น

• Deploy Process เข้าไปที่ตัว BPMN Engine แล้วกด Test เลย
• Deploy Process แล้วใช้ REST API ของ BPMN Engine เพื่อส่งค่าเข้าไป

แต่ถ้ามาดูที่ตัว Camunda มีตัวช่วยสำหรับ Test เหมือนกันครับ โดยมีตัวช่วย ดังนี้

• Test Project Template + Camunda BPM Assert

สร้าง BPMN ก่อนครับ

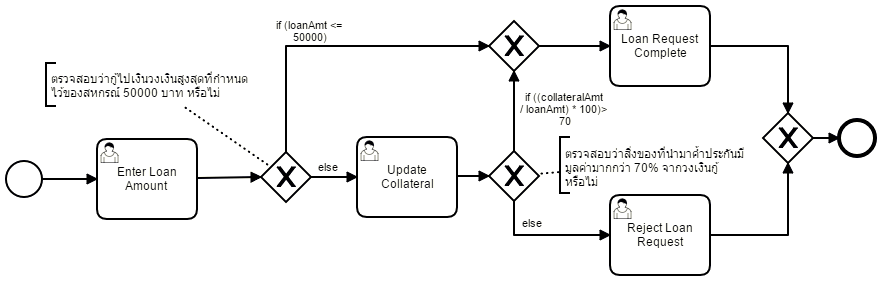

• มาดูที่ BPMN ที่ต้องการทดสอบก่อนครับ เป็น Flow การกู้เงินอย่างง่าย simpleLoan.bpmn

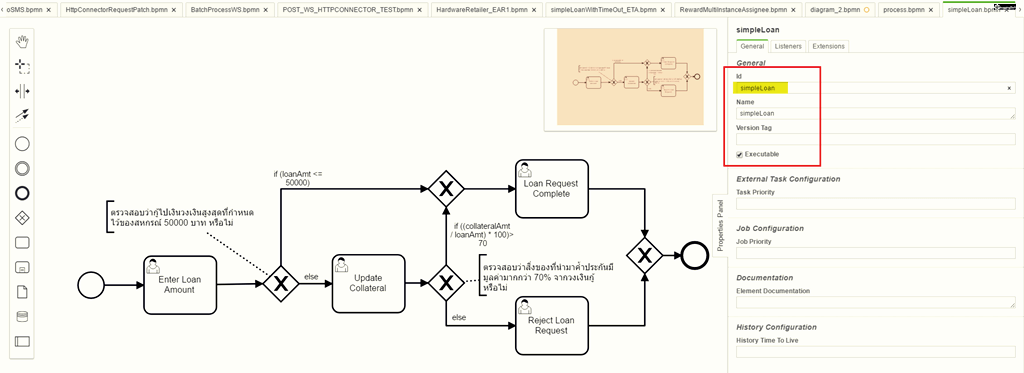

• ผมตั้ง Id และ Name ว่า "simpleLoan" ครับ

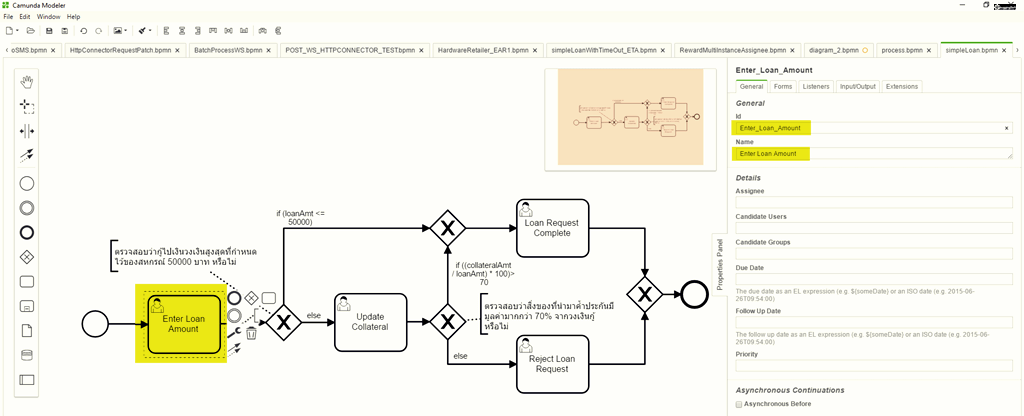

• ส่วน Task นั้นผมได้กำหนด id และ Name ให้ชื่อเหมือนกันครับ แต่ Id มีข้อจำกัด เรื่องของ space ผมเลยใช้ underscore (_) แทนครับ โดยที่ต้องการตั้งชื่อให้มันสื่อ เพราะจะได้เอาไปใช้ใน Unit Test ครับ

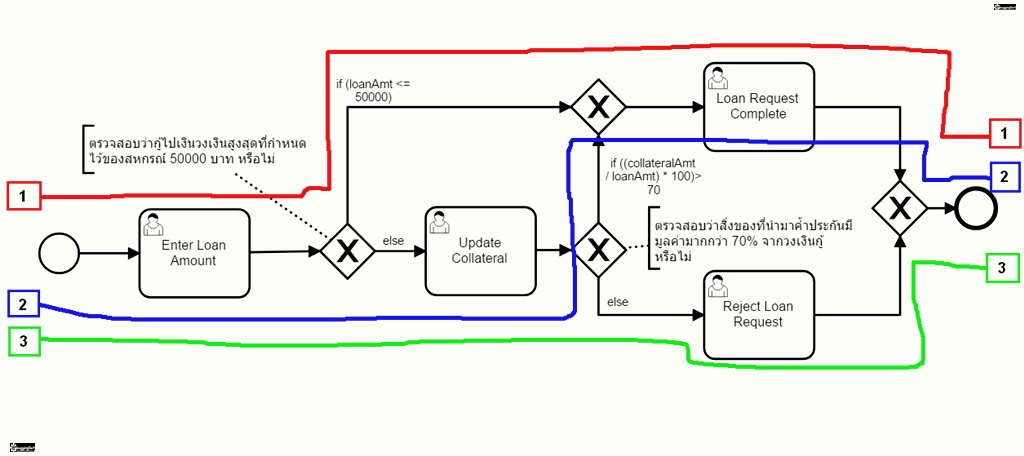

• จาก BPMN ที่ได้มา ผมสามารถกำหนด Test Path ได้ 3 เส้นทางครับ ดังนี้

มาลุย Code กันดีกว่าครับ

สำหรับ Tools ที่ผมใช้ IntelliJ กับ Camunda Test Project Template ครับ

เมื่อ Generate Project มาแล้วจะพบตัว InmemoryH2Test กับ process.bpmn ไม่ต้องสนใจครับ เราสร้างใหม่อยู่แล้ว

• นำไฟล์ simpleLoan.bpmn ไปวางไว้ในโพลเดอร์ Resource ของ Project ครับ
• จากนั้น สร้าง UnitTest Class ขึ้นมาใหม่ โดยใช้ชื่อว่า simpleLoanTest ครับ

เมื่อได้ Unit Test เปล่าๆขึ้นมาแล้วให้ใส่คำสั่งลงไปใน Class simpleLoanTest  ครับ

• สร้าง Instance ของ ProcessEngine

@ClassRule
@Rule
public static ProcessEngineRule rule = TestCoverageProcessEngineRuleBuilder.create().build();

• กำหนดชื่อ Process ที่จะ Test ครับ

private static final String PROCESS_DEFINITION_KEY = "simpleLoan";

สร้าง Test initial @Before เพื่อบอกว่าก่อน Test ต้องมีการดึง BPMN Engine ออกมา เพื่อใช้งานก่อนครับ

@Before
public void setup() {
   init(rule.getProcessEngine());
}

จากนั้นลุยสร้าง Test ตามเส้นทางที่กำหนดเลยครับ โดย @Test  เพื่อบอกว่าเป็น Test Case ครับ และ @Deployment  สำหรับบอกว่าเราจะทดสอบ BPM์N อันไหนครับ ในที่นี้เป็นไฟล์ simpleLoan.bpmn  ครับ

• เส้นทางที่ 1 - รายละเอียดไล้ตามใน Comment เลยครับ

@Test
@Deployment(resources = "simpleLoan.bpmn")
public void testWhenLoanAmountNotNeedToMakeCollateral() {
    //Start Process
    ProcessInstance processInstance = processEngine().getRuntimeService().startProcessInstanceByKey(PROCESS_DEFINITION_KEY);

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Enter_Loan_Amount ?
    assertThat(processInstance).task("Enter_Loan_Amount");

    //ใส่ค่าให้ Task Enter_Loan_Amount
    complete(task(processInstance), withVariables("name", "PingkungA"
                                    , "loanAmt", 40000));

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Loan_Request_Complete ?
    assertThat(processInstance).task("Loan_Request_Complete");
    //ไปต่อ
    complete(task());

    //ตรวจสอบลำดับของ Task โดยเริ่มจาก Enter_Loan_Amount >> Loan_Request_Complete
    assertThat(processInstance).hasPassedInOrder("Enter_Loan_Amount", "Loan_Request_Complete");
    assertThat(processInstance).isEnded();
}

• เส้นทางที่ 2 - รายละเอียดไล้ตามใน Comment เลยครับ

@Test
@Deployment(resources = "simpleLoan.bpmn")
public void testWhenLoanAmountNeedToMakeCollateralAndLoanRequestComplete() {
    //Start Process
    ProcessInstance processInstance = processEngine().getRuntimeService().startProcessInstanceByKey(PROCESS_DEFINITION_KEY);

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Enter_Loan_Amount ?
    assertThat(processInstance).task("Enter_Loan_Amount");

    //ใส่ค่าให้ Task Enter_Loan_Amount
    complete(task(processInstance), withVariables("name", "PingkungA"
                                    , "loanAmt", 100000));

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Update_Collateral ?
    assertThat(processInstance).task("Update_Collateral");
    //ใส่ค่าให้ Task Update_Collateral
    complete(task(processInstance), withVariables("collateralAmt", 71000
                                    , "collaternalInfo", "นาฟิกา"));

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Loan_Request_Complete
    assertThat(processInstance).task("Loan_Request_Complete");
    //ไปต่อ
    complete(task());

    //ตรวจสอบลำดับของ Task โดยเริ่มจาก Enter_Loan_Amount >> Update_Collateral >> Loan_Request_Complete
    assertThat(processInstance).hasPassedInOrder("Enter_Loan_Amount", "Update_Collateral", "Loan_Request_Complete");
    assertThat(processInstance).isEnded();
}

• เส้นทางที่ 3 - รายละเอียดไล้ตามใน Comment เลยครับ

@Test
@Deployment(resources = "simpleLoan.bpmn")
public void testWhenLoanAmountNeedToMakeCollateralAndLoanRequestReject() {
    //Start Process
    ProcessInstance processInstance = processEngine().getRuntimeService().startProcessInstanceByKey(PROCESS_DEFINITION_KEY);

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Enter_Loan_Amount ?
    assertThat(processInstance).task("Enter_Loan_Amount");
    //ใส่ค่าให้ Task Enter_Loan_Amount
    complete(task(processInstance), withVariables("name", "PingkungA"
            , "loanAmt", 100000));

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Update_Collateral ?
    assertThat(processInstance).task("Update_Collateral");
    //ใส่ค่าให้ Task Update_Collateral
    complete(task(processInstance), withVariables("collateralAmt", 2500
            , "collaternalInfo", "นาฟิกา"));

    //ตรวจสอบว่า Task ตอนนี้อยู่ที่ไหนแล้ว ใช่ Reject_Loan_Request
    assertThat(processInstance).task("Reject_Loan_Request");
    //ไปต่อ
    complete(task());

    //ตรวจสอบลำดับของ Task โดยเริ่มจาก Enter_Loan_Amount >> Update_Collateral >> Reject_Loan_Request
    assertThat(processInstance).hasPassedInOrder("Enter_Loan_Amount", "Update_Collateral", "Reject_Loan_Request");
    assertThat(processInstance).isEnded();
}

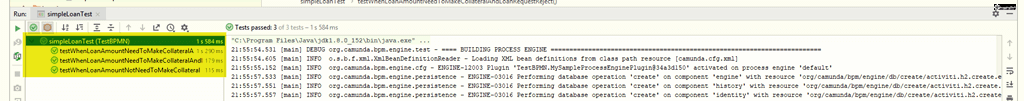

ทดสอบ Run Unit Test ดูครับ

หมายเหตุ : ผมยังเล่นกับแต่ User Task นะครับ แต่ส่วนอื่นๆ ยังไม่ได้ทดสอบนะครับ

ERROR ที่พบ

ถ้าพบ Error ENGINE-16004 Exception while closing command context: Can't find scripting engine for 'groovy': scriptEngine is null  ให้ใส่ dependency ลงไปในไฟล์ pom.xml ดังนี้

หมายเหตุ ให้เลือกเวอร์ชันของ Lib ให้เหมาะสมกับตัว Engine ด้วย

<!-- https://mvnrepository.com/artifact/org.codehaus.groovy/groovy-all -->
<dependency>
  <groupId>org.codehaus.groovy</groupId>
  <artifactId>groovy-all</artifactId>
  <version>2.5.2</version>
  <type>pom</type>
</dependency>
