ตัว BPMN เองนั้นย่อมาจาก "Business Process Model and Notation" โดยทำขึ้นมา เพื่ออธิบายกระบวนการทางธุรกิจ และเป็นสื่อกลางที่ทุกคนที่เกี่ยวข้องใช้ในการสื่อสารครับ ซึ่งภาพรวมของมันมีลักษณะคล้ายๆกับฟพวก Flow Chart หรือ ถ้าหากใครคุ้นเคยกับ UML เจ้า BPMN มันคล้ายกับ Activity Diagram มากๆครับ โดยตัว BPMN มีองค์กรกลาง OMG (Object Management Group) สร้างมาตรฐานกลาง สำหรับตัว BPMN มีประวัติคร่าวๆ ดังนี้
- ฺBPMN 1.x - เน้นไปทางแผนภาพ หรือ Graphical notation
- BPMN 2.x - ตัว Model ถูกเพิ่มความสามารถ โดยไม่ได้เป็นเพียงแค่แผนภาพเพียงอย่างเดียว แต่เพิ่มความสามารถในการดำเนินการ (Execute) ด้วย เป็น Process ที่สามารถสร้าง Instance ได้จริง โดยผ่าน Engine ที่รองรับ โดยมี Open-Source หลายเจ้า อาทิ เช่น Activiti Framework
สัญลักษณ์ต่างๆ ของ BPMN สามารถแบ่งได้เป็น 4 กลุ่ม ได้แก่

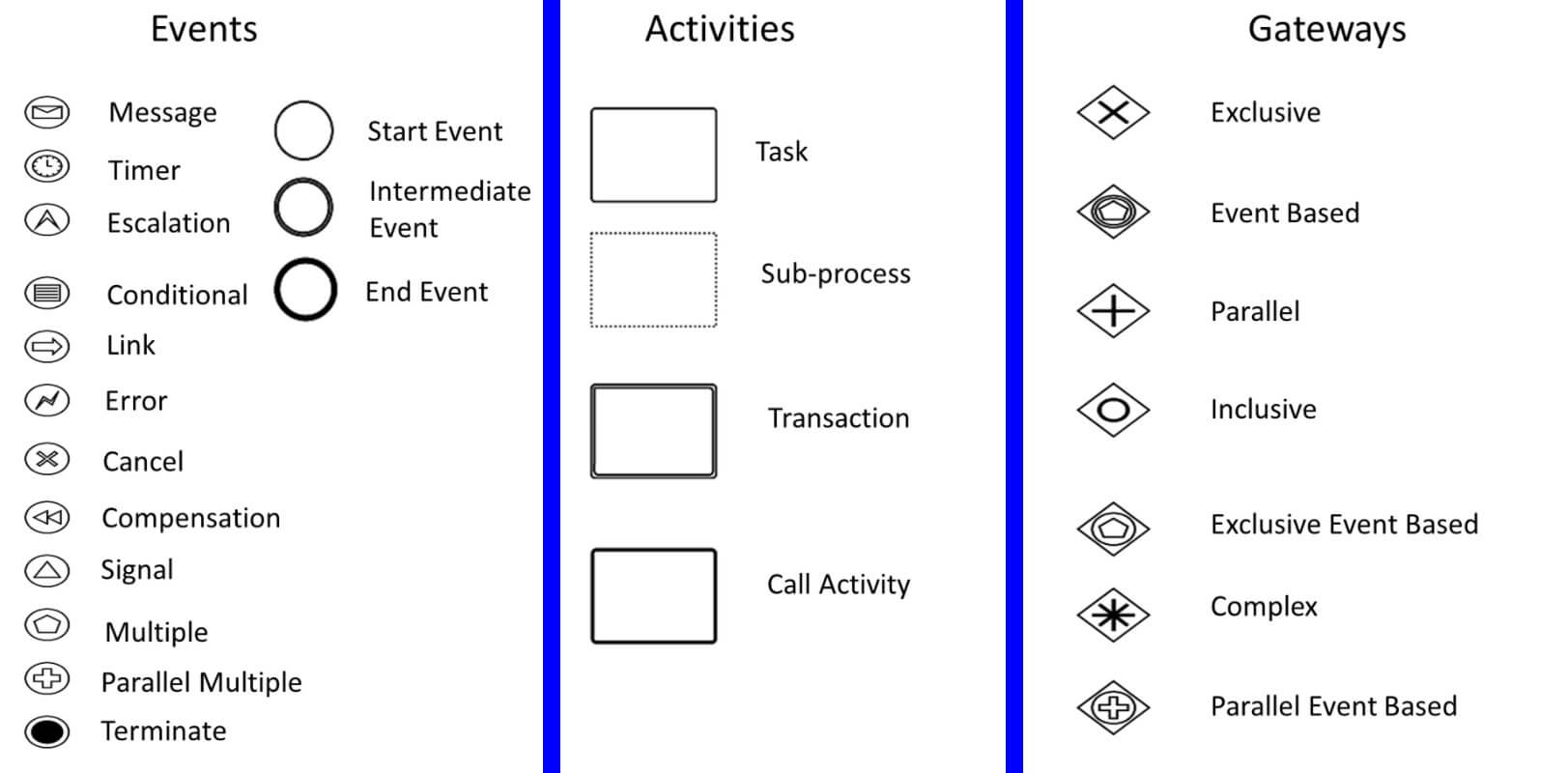

Flow objects:
| Type | Description | Example |
|---|---|---|
| Events | สิ่งที่ทำให้เกิดกิจกรรม(Activities) ขึ้นมา โดยมีทั้งหมด 3 แบบ ได้แก่ Start, Intermidate, End | -o Start - อะไรที่ทำให้เกิด Event -o Intermidate - มีอะไรมาขัดจังหวะ -o End -o Trigger อื่นๆ เช่น Message, Timer เป็นต้น |
| Activities | กิจกรรมที่เกิดขึ้น โดยประกอบไปด้วย Task หรือ Sub Process ตั้งแต่ 1 อันขึ้นไป | -o Task - งานที่ไม่สามารถแตกย่อยได้อีก -o Sub Process - งานที่แจกออกเป็น Activite ย่อยๆ ได้ เช่น Sub Process ตรวจสอบวงเงินกู้ ซึ่งสามารถแตกออกได้เป็น Task ย่อยๆ อีกหลาย Task -o Transaction -o Call Activity |
| Gateways | เป็นเหมือน IF-ELSE ใช้เป็นตัวควบคุมการไหลของงานไป Activities ที่วางไว้ | -o Exclusive Gateway -o Gateway Based on events -o Parallel Gateway -o Inclusive Gateway -o Complex Gateway |

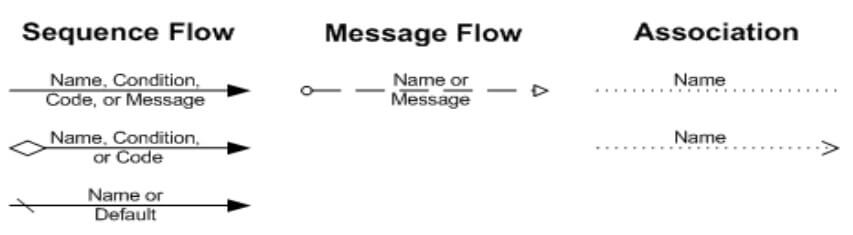

Connecting objects:
- Sequence flow - เชื่อมระหว่าง Activity
- Message flow - เชื่อมระหว่าง Swimlane
- Association - เชื่อมจาก Activity ไปยัง Artifact

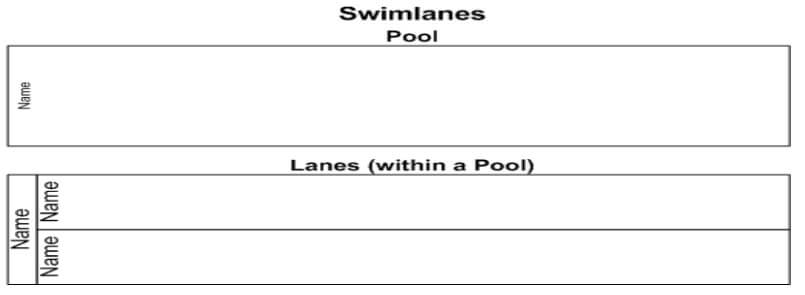

Swim lanes:
- Pool หรือ swimlane - บอก Role ที่ทำกิจกรรม
- Lanes - กลุ่มของ Pool จัดกลุ่มที่มีลำดับ โครงสร้าง เช่น Lane ของ SQA ประกอบไปด้วย Test Manager กับ Tester

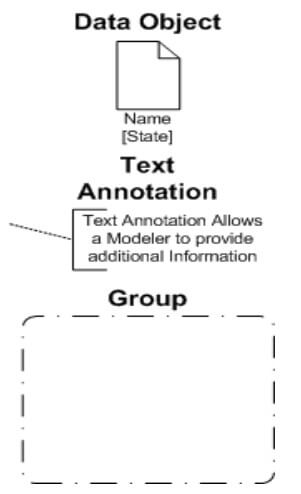

Artifacts:
| Type | Description |
|---|---|
| Data Object | แสดงถึงเอกสาร หรือของอื่นๆ ที่ใช้เป็น Input / Output ในแต่ละ Activity |
| Annotation | คำอธิบายคำจำกัดความเพิ่มเติมให้ชัดเจน |
| Group | จัดกลุ่มของกิจกรรมให้เป็นสัดส่วน |
ถ้าดูภาพรวมของ BPMN แล้วดูคล้ายๆกับ Activity Diagram มากครับ แต่จะมีเน้นส่วนของ Event, Trigger ต่างๆเยอะมากครับ
