[BPMN] ติดตั้ง Activiti Framework

หลังจาก Setup Apache Tomcat ไปแล้ว และรู้ Overview ของ Activiti ฺBPMN Framework คราวที่มาลงกันลองคิดตั้งกันคิดว่าครับ โดยมีขั้นตอน ดังนี้

Step 1 : เตรียมตัว

• Setup Tomcat ให้พร้อมครับ ถ้าใครสงสัยสามารถไปอ่านได้จาก Blog ตอนนี้ ครับ
• Download Activiti Framework มารอเลยครับ

Step 2 : แตกไฟล์ Activity Framework

• หลังจาก Download มาเสร็จ ได้เป็นไฟล์ .zip มาครับ

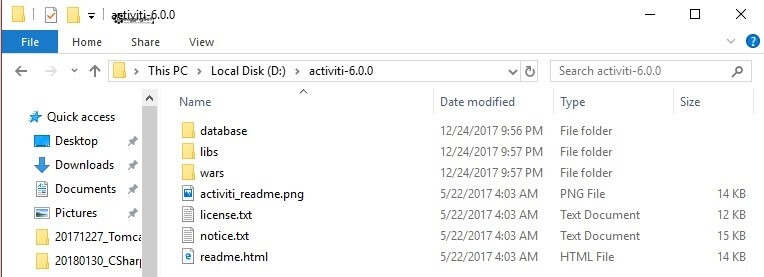

• ให้แตก Zip ออกมา โดยมีข้อมูลด้านใน ดังรูป


Step 3 : Deploy .War

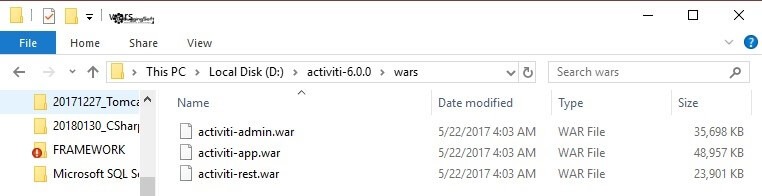

• เข้าไปที่โพลเดอร์ที่แตก Zip ออกมา จากนั้นเข้าไปทีโพลเดอร์ wars (ยกตัวอย่าง เช่น D:\activiti-6.0.0\wars ) โดยเราพบไฟล์ war 3 ไฟล์ ดังรูป

• นำไฟล์ .war ทั้ง 3 ไปไว้ที่ CATALINA_HOME (Path ที่ติดตั้ง Tomcat อาทิ เช่น D:\tomcat_8.5.24 ) และเข้าไปที่โฟลเดอร์ webapps
• จากนั้น Start Tomcat โดยผ่านไฟล์ startup.bat (Windows) หรือ startup.sh (Unix & Linux)
• รอ Tomcat มัน Deploy ไฟล์ .war ทั้ง 3 ตัวครับ โดยสังเกตุได้จาก Log ดังนี้
  • Activiti-App


    This slideshow requires JavaScript.
  • Activiti-Admin


    This slideshow requires JavaScript.
  • Activiti-Rest


    This slideshow requires JavaScript.

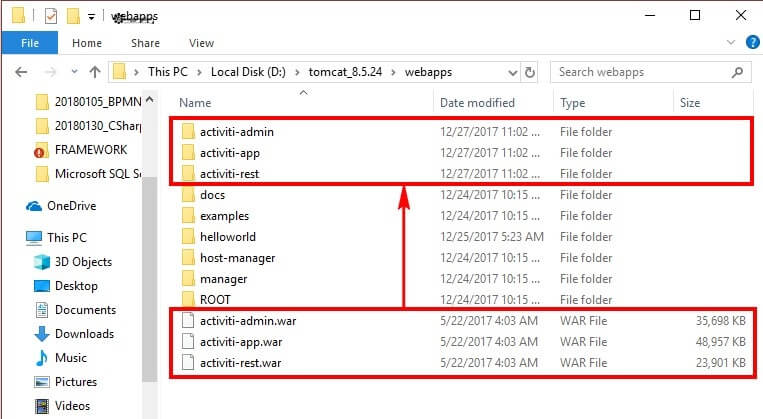

• หลังจากรอ Deploy มาสักพัก เมื่อเสร็จแล้ว ในโพลเดอร์ webapps มีตัว Web Apllication ของ Activiti-App, Activiti-Admin และ Activiti-Rest ถูกติดตั้งเรียบร้อยแล้วครับ

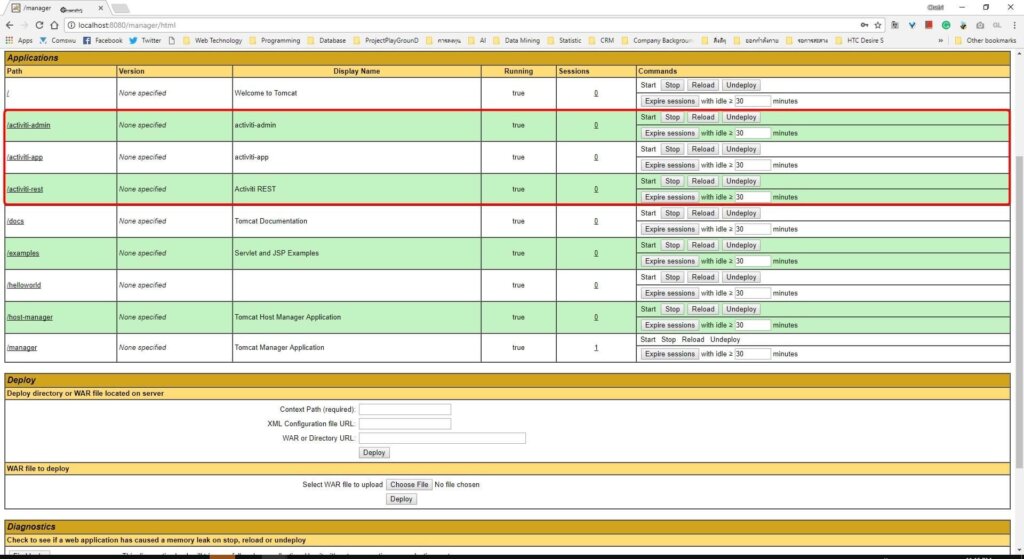

• ซึ่งถ้าเข้าไปดูใน Tomcat Manager มีลักษณะ ดังนี้ครับ


Step 4 : Test Activiti Framework

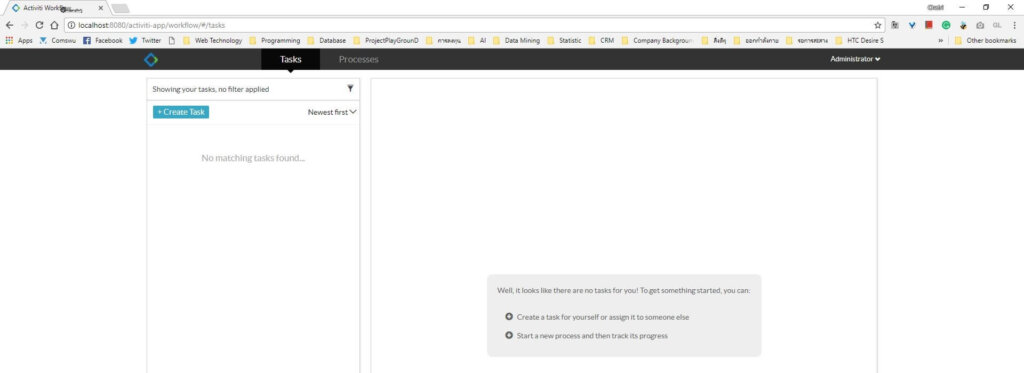

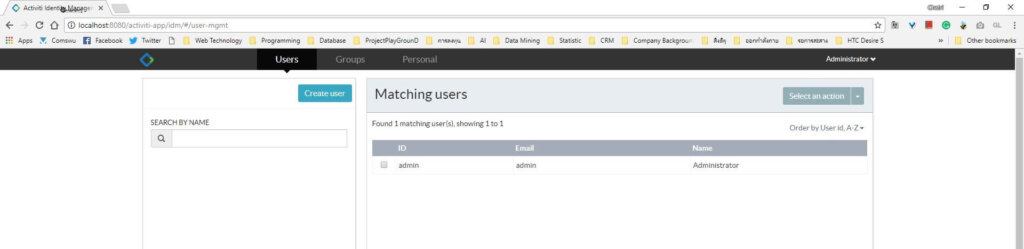

• Test Activiti-App


  This slideshow requires JavaScript.

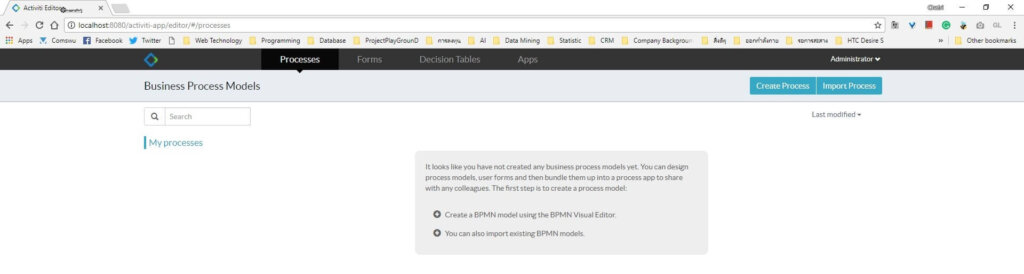

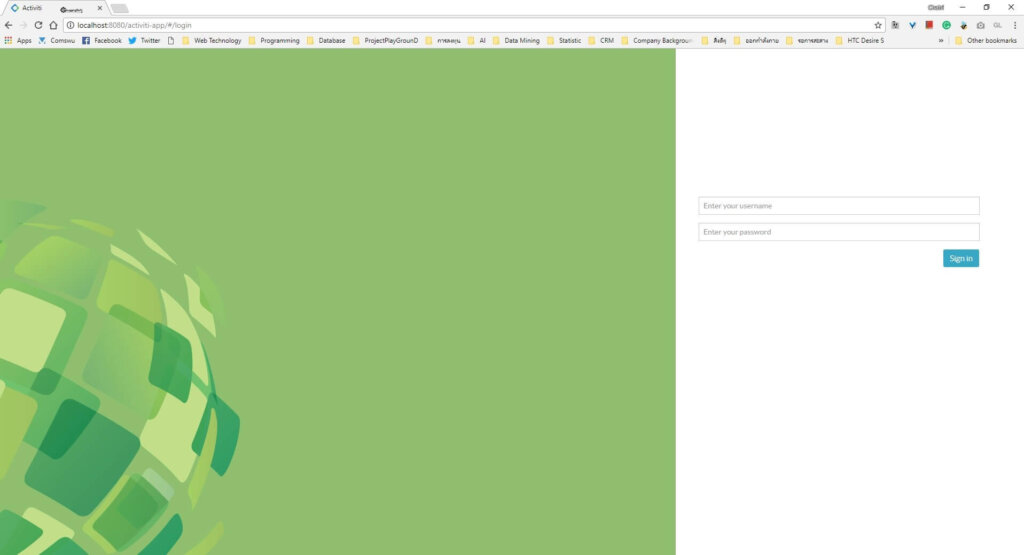

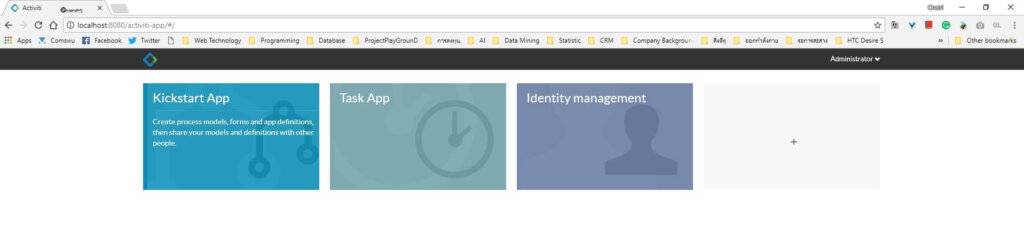

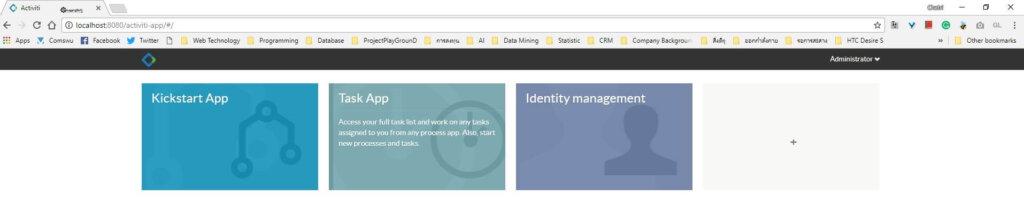

  • โดยเข้าผ่าน URL http://localhost:8080/activiti-app/  ซึ่งมี Default Username admin และ Password test

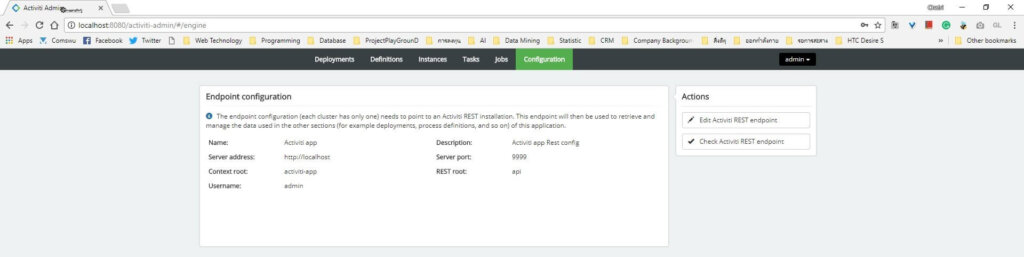

• Test Activiti-Admin


  This slideshow requires JavaScript.

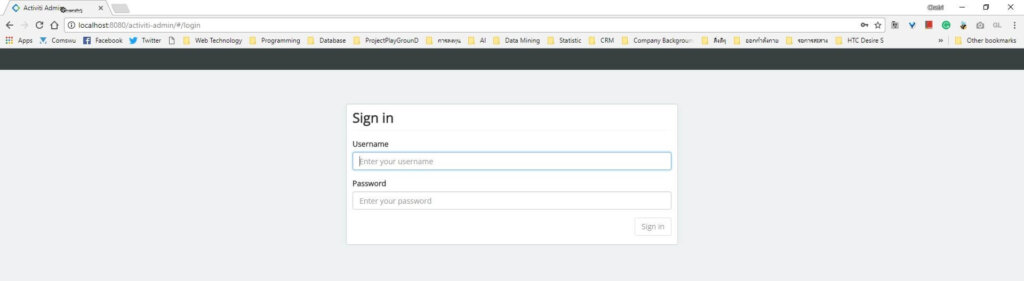

  • โดยเข้าผ่าน URL http://localhost:8080/activiti-admin/ ซึ่งมี Default Username admin และ Password admin
• Test Activiti-Rest

  • โดยเข้าผ่าน URL http://localhost:8080/activiti-rest ซึ่งมันขึ้นหน้าจอ Login มา แต่ตอนนี้ยังไม่สามารถใช้งานได้นะ
  • หมายเหตุ: ตัว Activiti-App ใช้ Database ร่วมกับ Activiti-Rest ซึ่งถ้าใช้ข้อมูล Demo ซึ่งเป็น H2 In-memory Database
